29 novembre 2017 | Réalisations
APB-ENERGY et STUDER-INNOTEC ont mis à disposition de l’INES un kit solaire autonome « plug&play » qui servira de support aux formations « site isolé ».
kit solaire formation INES
Ce kit solaire est composé d’un régulateur de charge Variotrack VT65, d’un convertisseur bi-directionnel, (ou onduleur batterie) XTENDER, et d’une centrale de commande et datalogger, RCC-003. Ce matériel est conçu et fabriqué par STUDER INNOTEC. L’ensemble est monté sur une platine précablée avec tous les dispositif de sectionnement et protection sur la partie PV, DC et AC.
Le kit permettra à l’INES de faire la démonstration des différents mode de fonctionnement d’un kit solaire évolué :
- DC Coupling
- AC coupling
- Hybridation avec une source AC
- Backup rapide et automatique
- Programmation avancées d’E/S
Plus qu’un simple kit de formation, il est utilisé en conditions réelles alimentant une partie du bâtiment de formation.
Formation INES sur platine APB
L’INES, Institut National de l’Energie Solaire
L’INES est aujourd’hui le centre de référence en France, et l’un des premiers en Europe, dédié à la recherche, à l’innovation ainsi qu’à la formation sur l’énergie solaire. Initié par le Conseil général de la Savoie et la Région Rhône-Alpes, il regroupe les équipes du CEA et de l’Université de Savoie. L’INES compte aujourd’hui 400 collaborateurs sur un site de 22 000 m² doté des meilleurs équipements.
Chiffres-clés
- 22 000 m² de laboratoires, bureaux et salles de formation
- 1000 professionnels formés chaque année
- 400 chercheurs et techniciens
- 200 partenaires industriels
- 85 brevets déposés par an
- 15 laboratoires
APB-ENERGY
Société française basée à Annecy, nous étudions et fournissons des kits solaires d’électrification ou de pompage autonome pour les sites isolés depuis plus de dix ans. Les applications sont très variées, allant du chalet de montagne dans les Alpes au relais télécom dans le Sahara, du poulailler en Vendée au centre de soin de Madagascar, d’une irrigation en pompage solaire au Mali, au remplissage de château d’eau en Haitï.
Pour chaque situation, un échange sur le besoin, une étude, la fourniture d’un kit adapté et un accompagnement technique fort tant en amont, que lors de la mise en service et durant toute la vie du système. La plupart de nos systèmes nécessitent un matériel robuste, performant et fiable dans le temps est absolument nécessaire. Les produits fabriqués par STUDER sont clairement une réponse à cette exigence.
APB Energy a développé une gamme de plus de 100 kits solaires autonomes 230V. Plus de 2000 sont actuellement en fonctionnement en Europe et en Afrique. La plupart sont visibles ici!
STUDER-INNOTEC
Studer, société suisse basée à Sion, est depuis 30 ans spécialisée dans la conception et la fabrication de convertisseurs et régulateurs pour la gestion de l’énergie en site isolés. Reconnu pour son expertise et la robustesse de ses équipements, il est incontournable dans tous les projets en sites isolés qui exigent des performances, de la fiabilités et de la durabilité.
La gamme de puissance des convertisseurs couvrent tous les besoins entre 1kVA mono et 72kVA triphasé. Les possibilités de programmation et de mode de fonctionnement sont très étendus permettant de faire fasse à tout type de situation.
Pour en savoir plus, visiter le site de Studer-innotec
9 octobre 2017 | Lorentz, Pompage solaire, Réalisations
Ce projet, porté par Électriciens Sans Frontière, à pour but de mettre en place un système de pompage solaire autonome dans une ferme pénéicole à Kribi, au Cameroun.
Le projet vise à aider les communautés Sawa de la région de Douala et Kribi à se structurer et développer des micro-unités familiales d’aquaculture de crevettes. L’association Bleu Cameroun a fait appel aux équipes d’Électriciens sans frontières pour l’accompagner dans son projet Aquasol qui, face au déclin de la pêche aux crevettes, cherche à développer la pénéiculture (élevage des crevettes) familiale au Cameroun. La délégation d’Électriciens Sans Frontières Limousin, Poitou-Charentes, Auvergne a concrétisé ce projet. APB-ENERGY y a contribué en faisant le dimensionnement du matériel et la fourniture des kits d’électrification et pompage solaire. Les kits ont été livrés avec tous les accessoires nécessaires pour une mise en œuvre aisée sur place.
Système de pompage eau de mer :
Le premier système sert à pomper en continu de l’eau de mer, alimentant plusieurs bassins. Le débit sera d’environ 8m3/h, 24h/24.
Une pompe Lorentz PS600 CS17-1, pompe traditionnellement utilisée pour la filtration de piscine, a été mise en place et couplée avec un système solaire muni d’un parc batterie permettant le fonctionnement 24/24h. Le système est composé de 12 panneaux 205Wc, d’un régulateur de charge, d’un parc batterie 48V avec trois jours d’autonomie, de la pompe, du contrôleur de pompe et enfin des dispositifs de coupure et protection PV et DC.
La pompe PS600 CS17-1 est bien indiquée dans ce cas de figure. Elle est résistante à l’eau de mer et munie est d’une motorisation DC 48V à haut rendement. Elle fonctionne en direct sur batterie sans passer par un convertisseur 48Vdc-230Vac. L’absence de perte dans la conversion, associée à la faible consommation de cette pompe dont le rendement est élevé permet d’avoir un champ photovoltaïque et parc batterie de taille réduite malgré un fonctionnement 24/24h.
Système de pompage pour oxygénation de bassin :
Le second système est composé de trois panneaux 205Wc, d’un régulateur de charge, d’un parc batterie pour une autonomie de trois jour et une pompe de surface Lorentz PS150 BOOST avec son contrôleur. Ce système sert à oxygéner en continue un des bassins d’élevage en créant un circuit fermé avec un jet rechutant dans le bassin. Le moteur courant continu et la faible consommation de la pompe sont également un atout dans ce cas de figure..
Petite électrification (éclairage…) :
En parallèle des deux systèmes de pompage, un éclairage sommaire a été installé, alimenté par l’énergie solaire d’un des deux systèmes de pompage.
Voir la fiche projet sur le site d’ESF :
Quelques images :
2 juin 2017 | Electrification solaire, Réalisations
Dans ce centre de pesée d’engins de chantier, situé près d’Annecy, plusieurs équipements électriques doivent être alimentés en énergie. L’impossibilité de se relier au réseau EDF est un véritable problème. La seule solution est d’avoir recours à un groupe électrogène en permanence, bruyant, couteux et ne permettant pas d’assurer l’éclairage de nuit pour plus de sécurité.
Le solaire comme évidence
Le responsable du centre nous a exposé sa problématique. La situation est un classique de l’électrification solaire de site isolé. Un dimensionnement a été fait en commençant par établir le bilan de consommation d’une part et le bilan de puissance d’autre part.
Parmi les équipements à alimenter on retrouve le système de pesée, le poste informatique, l’éclairage de l’algeco faisant office de bureau, quelques petits équipements annexes, et l’éclairage de nuit de l’extérieur par spot led. La consommation est de l’ordre de 3500Wh/jour. L’hiver un chauffage électrique d’appoint est rajouté pour l’opérateur faisant grimper la consommation globale.
L’autonomie solaire est largement envisageable sur les saisons printanière, estivale et automnale. L’hiver, la consommation étant plus forte alors même que l’ensoleillement est en baisse, un appui par groupe électrogène a été préféré plutôt qu’un sur-dimensionnement du champs solaire qui n’aurait servit à rien les autres saisons. Nous sommes dans le cadre d’un kit solaire hybride.
La composition du système solaire
Afin d’optimiser l’espace disponible sur le toit de l’algeco, nous avons installé des panneaux photovoltaïque à haut rendement. Ces panneaux ont l’avantage de fournir une puissance plus importante que les panneaux photovoltaiques traditionnels pour la même dimension. Une solution qui est un peu plus chère qui ne se justifie que lorsque l’espace est limité. Six panneaux BENQ 327Wc, développent une puissance cumulée d’environ 2000Wc (Wc = Watt-crète).
Le parc batterie est là pour stocker l’énergie produite et la restituer quand l’ensoleillement est faible ou inexistant. Nous sommes partit sur un parc batterie gel, à plaques tubulaires, étanches sans entretien. Ces batteries, appelées OPzV, ont une longue durée de vie et une très bonne tenue au cyclage. Le parc batterie composé de 12 éléments 2V 860Ah permet d’emmagasiner théoriquement jusqu’à 20kWh, soit une semaine d’utilisation en autonomie sans aucune production solaire. Le taux de cyclage quotidien sera faible permettant d’envisager une longue durée de vie du parc batterie de l’ordre de 15 à 18 ans.
Les équipements de gestion d’énergie ont été choisis pour leur performance, leur robustesse, leur durée de vie et leur inter-connectivité. Studer, le fabricant de ces équipements, en Suisse voisine, est réputé et plébiscité partout dans le monde du solaire en site isolé. Le régulateur de charge MPPT VT-65 et le convertisseur-chargeur XTS1200-24 assurerons d’une part une charge parfaite du parc batterie et délivrons à l’utilisateur un courant 230V parfait. Lors de l’utilisation du groupe électrogène la bascule du mode convertisseur en mode transfert se fait automatiquement et rapidement après synchronisation des sinusoïdes afin de n’avoir aucune coupure des équipements électriques, notamment du poste informatique. L’ensemble est monitoré et toutes les données de fonctionnement sont enregistrées minute par minute pour tout besoin de diagnostic.

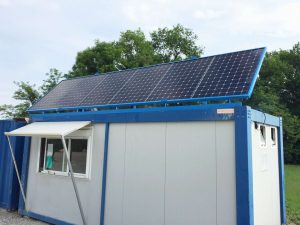

Implantation du système sur l’algeco
Les panneaux solaires sont implantés sur l’algeco. L’inclinaison relevée permet de capter le soleil rasant d’hiver. Pour faire face aux risques de vols les panneaux sont montés en atelier dans un châssis mécanousoudé inviolable. Le châssis a été fixé sur le toit de l’algeco.
Dans l’algeco un petit local technique ventilé a été réservé pour recevoir les batteries et les appareils. Le régulateur de charge et le convertisseur sont pré-montés sur une platine développée par APB-ENERGY comprenant tous les dispositifs de coupure et protections contre les sur-intensités et surtensions afin d’utiliser le kit solaire en toute sécurité.
11 mai 2016 | Réalisations
APB a réalisé un container solaire autonome pour alimenter une station service en Afrique
Une solution de container solaire à été conçue par APB-ENERGY pour alimenter de manière autonome des petites stations services en milieu rurale. En effet un de nos clients, exploitant un large réseau de distribution de carburant en Afrique, a voulu diminuer le coût d’exploitation de ses petites stations-service en milieu rural. Ces dernières, souvent sans accès au réseau électrique, fonctionnent en grande partie avec un groupe électrogène. Le groupe doit alors tourner toute la journée pour l’alimentation de la vitrine réfrigérée, de l’ordinateur, de l’éclairage,etc… Le container solaire 100% autonome était la solution à cette problématique.
(suite…)
